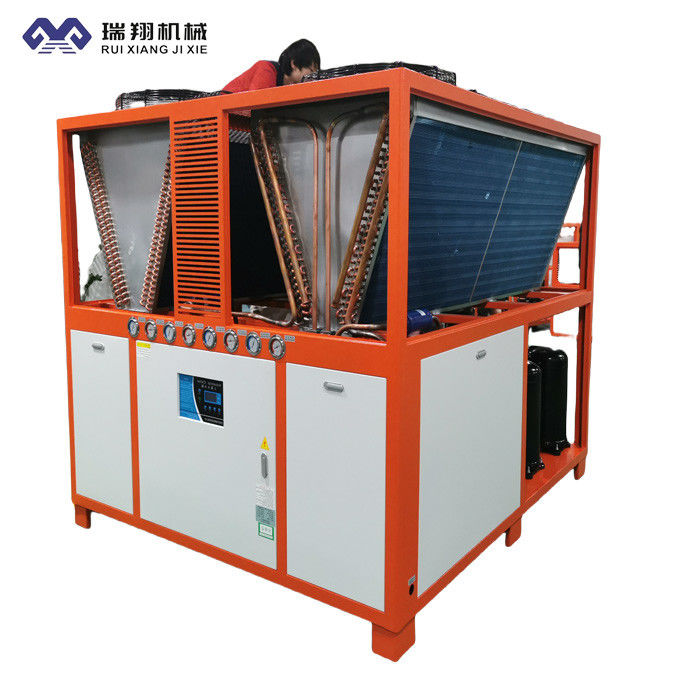

Chiller ad acqua raffreddato ad aria da 100 CV con compresore a rotolo Danfoss
Descrizione del prodotto:
Il refrigeratore a scroll raffreddato ad aria è un dispositivo utilizzato nei sistemi di refrigerazione e condizionamento dell'aria che utilizza la tecnologia del condensatore e del compressore a scroll raffreddati ad aria.
I refrigeratori a rotolo raffreddati ad aria utilizzano un condensatore raffreddato ad aria per dissipare il calore.Rifresca e trasforma gas refrigerante ad alta temperatura e ad alta pressione in liquido ad alta pressioneI refrigeratori tradizionali utilizzano di solito un condensatore raffreddato ad acqua per dissipare il calore e devono essere collegati a una torre di raffreddamento o ad un'altra fonte d'acqua per il raffreddamento.Il raffreddatore a rotolo raffreddato ad aria utilizza un ventilatore per soffiare attraverso le pinne sulla superficie del condensatore per portare via il calore e ottenere la dissipazione del calore.
I refrigeratori a rotolo raffreddati ad aria hanno diversi vantaggi rispetto ai refrigeratori tradizionali raffreddati ad acqua: in primo luogo, non è necessario collegarli a una fonte di acqua esterna, rendendo l'installazione più comoda.In secondo luogo, poiché non esistono attrezzature aggiuntive come pompe d'acqua e torri di raffreddamento, il sistema è più semplice e occupa meno spazio.i refrigeratori a rotolo raffreddati ad aria hanno generalmente un elevato rapporto di efficienza energetica e possono fornire effetti di raffreddamento stabili.
Caratteristiche del prodotto:
Il raffreddatore a scorrere raffreddato ad aria è un raffreddatore che utilizza la tecnologia del condensatore raffreddato ad aria e del compressore a scorrere.
1. Alta efficienza e risparmio energetico: il refrigeratore a rotolo raffreddato ad aria utilizza un compressore a rotolo efficiente per fornire un elevato rapporto di efficienza energetica e ottenere un funzionamento a risparmio energetico.Di solito hanno un consumo di energia inferiore e un raffreddamento migliore, riducendo il consumo energetico e i costi operativi.
2- Disegno compatto: questo tipo di frigorifero ha di solito una struttura compatta e occupa uno spazio relativamente piccolo, rendendolo adatto a luoghi con spazio di installazione limitato.La loro compattezza le rende più flessibili e convenienti nelle applicazioni commerciali e industriali.
3. raffreddamento rapido: il condensatore raffreddato ad aria può dissipare rapidamente il calore attraverso ventilatori e dissipatori di calore, fornendo un effetto di raffreddamento rapido ed efficace.Questo rende il raffreddatore a rotolo raffreddato ad aria funzionare bene in scenari in cui è necessario un raffreddamento rapido, ad esempio in ambienti ad alta temperatura o applicazioni che richiedono un raffreddamento rapido.
4- Semplificazione dell'installazione: i refrigeratori a rotolo raffreddati ad aria sono relativamente semplici da installare in quanto non richiedono il collegamento a una fonte di acqua esterna o a una torre di raffreddamento.Ciò riduce la complessità della disposizione dei tubi e della configurazione del sistema idrico durante l'installazione, risparmiando tempo e costi di manodopera.
5. Controllo automatico: molti scrollatori raffreddati ad aria sono dotati di sistemi di controllo automatici avanzati, in grado di ottenere un controllo preciso della temperatura e un funzionamento intelligente.Questi sistemi di controllo hanno solitamente funzioni di monitoraggio e regolazione per garantire un funzionamento stabile e prestazioni ottimali dell'apparecchiatura.
6. Ampia adattabilità: i refrigeratori a rotolo raffreddati ad aria sono adatti a vari scenari di applicazione di refrigerazione e condizionamento dell'aria, compresi edifici commerciali, uffici, alberghi, strutture mediche,impianti industriali, ecc. Possono soddisfare esigenze di refrigerazione di diverse dimensioni e esigenze, e hanno una buona adattabilità e flessibilità.
Principio di funzionamento:
Il principio di funzionamento del refrigeratore a rotolo raffreddato ad aria può essere suddiviso in due parti principali: ciclo di refrigerazione e ciclo di dissipazione del calore.
Parte del ciclo di refrigerazione:
1. compressione: il nucleo del ciclo di refrigerazione è il compressore a rotolo. Il compressore aspira gas refrigerante a bassa temperatura e bassa pressione,e poi aumenta la pressione e la temperatura attraverso la rotazione e la compressione.
2. condensazione: il gas refrigerante compresso ad alta temperatura e ad alta pressione entra nel condensatore raffreddato ad aria.causando la dissipazione del calore e il raffreddamento del gas refrigeranteQuando il gas refrigerante viene raffreddato, si trasforma in un liquido ad alta pressione.
3. espansione: il refrigerante liquido ad alta pressione entra nell'evaporatore attraverso la valvola di espansione (dispositivo di accelerazione).Facendola espandersi rapidamente., riducendo così la temperatura e la pressione.
Parte del ciclo di dissipazione del calore:
1Evaporazione: il refrigerante a bassa temperatura e bassa pressione espanduto entra nell'evaporatore.In contatto con l'acqua o l'aria da raffreddare, assorbe il calore e raffredda acqua o aria.
2. Fornitura di acqua fredda: l'acqua raffreddata nell'evaporatore viene inviata all'apparecchiatura o al sistema che deve essere raffreddato per assorbire il calore e ridurre la temperatura.
3Ciclo di raffreddamento: l'acqua fredda viene riportata all'apparecchiatura o al sistema da raffreddare attraverso la pompa di circolazione e circola per il raffreddamento, formando un ciclo a circuito chiuso.
Durante l'intero processo, il refrigerante completa il ciclo di compressione, condensazione, espansione ed evaporazione sotto l'azione del compressore, assorbendo e rilasciando calore,ottenendo così l'effetto di raffreddamento dell'acqua freddaIl condensatore raffreddato ad aria elimina il calore attraverso una ventola per garantire che il refrigerante possa continuare a raffreddarsi e a circolare durante il ciclo.
| 1 Compressore |
5 Evaporatore |
9 Sensore di temperatura |
13 Valvola di bypass |
| 2 Condensatore |
6 Valvola a sfera |
10 Serbatoio dell'acqua |
14 Controller a bassa tensione |
| 3 Asciugatrice di filtri |
7 Interruttore antigelo |
11 Misuratore di pressione della pompa dell'acqua |
15 Controller ad alta tensione |
| 4 Valvola di espansione |
8 Scambio fluttuante |
12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello |
RX-1HP |
RX-2 CV |
RX-3HP |
RX-4HP |
R X-5HP |
RX-6HP |
RX-8HP |
RX-10HP |
| capacità di raffreddamento |
KW/h |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| Kcal/h |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| Intervallo di temperatura |
5°C-35°C ((Sotto 0°C può essere personalizzato) |
| Fornitore di alimentazione |
1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ |
| Potenza totale |
KW |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| Compressore |
Tipo |
|
Tipo di rotolo o di pistone ermetico |
| Potenza |
KW |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| Pompa di circolazione |
Potenza |
KW |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| Testa |
m |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| Agente frigorifero |
Tipo |
|
R22/R407c/R134a/R410a |
| Metodo di controllo |
|
Valvola di espansione per rilevamento della temperatura e della pressione esterna |
| volume di riempimento |
Kg |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| Evaporatore |
Flusso |
m3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| capacità idrica |
m3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| Diametro |
centimetro |
1/2" |
3/4" |
1" |
1-1/2" |
1-1/2" |
| Condensatore |
Tipo |
Sette di ottone efficienti a pinna di alluminio ondulato |
| Ventilatore |
Tipo |
Flusso assiale |
| volume dell'aria |
m3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| Dispositivo di protezione |
Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. |
| Dimensioni della macchina |
L |
mm |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| W |
mm |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| H |
mm |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| Peso unitario |
Kg |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
| Modello |
RX-12HP |
RX-15HP |
RX-20HP |
RX-25HP |
RX-30HP |
RX-40HP |
RX-50HP |
RX-60HP |
| capacità di raffreddamento |
KW/h |
37.2 |
46.5 |
65 |
77.5 |
93 |
124 |
155 |
186 |
| Kcal/h |
29,059 |
37,965 |
50,805 |
61,683 |
74,992 |
97,675 |
116,521 |
156,249 |
| Intervallo di temperatura |
5°C-35°C ((Sotto 0°C può essere personalizzato) |
| Fornitore di alimentazione |
1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ |
| Potenza totale |
KW |
11.4 |
13.62 |
19.8 |
22.75 |
28.3 |
39.2 |
46.75 |
56.1 |
| Compressore |
Tipo |
|
Tipo di rotolo o di pistone ermetico |
| Potenza |
KW |
9 |
11.25 |
15 |
18.75 |
22.5 |
30 |
37.5 |
45 |
| Pompa di circolazione |
Potenza |
KW |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
4 |
5.5 |
| Testa |
m |
21.5 |
21.5 |
22 |
22 |
25 |
25 |
25 |
26 |
| Agente frigorifero |
Tipo |
|
R22/R407c/R134a/R410a |
| Metodo di controllo |
|
Valvola di espansione per rilevamento della temperatura e della pressione esterna |
| volume di riempimento |
Kg |
7.2 |
9.1 |
12.2 |
15.3 |
18.6 |
24.5 |
30.6 |
36.8 |
| Evaporatore |
Flusso |
m3/h |
5.81 |
7.6 |
10.16 |
12.34 |
15.2 |
19.53 |
23.3 |
30.52 |
| capacità idrica |
m3/h |
0.18 |
0.21 |
0.28 |
0.32 |
0.32 |
0.61 |
0.66 |
0.72 |
| Diametro |
centimetro |
1.5" |
2" |
2.5" |
3" |
| Condensatore |
Tipo |
|
Sette di ottone efficienti a pinna di alluminio ondulato |
| Ventilatore |
Tipo |
|
Flusso assiale |
| volume dell'aria |
m3/h |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
| Dispositivo di protezione |
Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. |
| Dimensioni della macchina |
L |
mm |
1400 |
1750 |
2000 |
2000 |
2200 |
2000 |
2000 |
2400 |
| W |
mm |
725 |
750 |
900 |
900 |
900 |
1800 |
1800 |
1800 |
| H |
mm |
1450 |
1500 |
1770 |
1770 |
1770 |
2200 |
2300 |
2300 |
| Peso unitario |
Kg |
370 |
480 |
590 |
590 |
880 |
1000 |
1280 |
1420 |
Industria delle applicazioni:
I piccoli frigoriferi raffreddati ad aria sono adatti a molte industrie e applicazioni diverse, tra cui, a titolo esemplificativo, le seguenti:
1.Industria elettronica: piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per prodotti ad alta tecnologia quali semiconduttori, ottici,e componenti elettronici per garantire il normale funzionamento dell'apparecchiatura.
2.Industria farmaceutica: i piccoli frigoriferi raffreddati ad aria possono fornire un effetto di raffreddamento stabile per l'anello nel processo di produzione farmaceutica che richiede il controllo della temperatura,garantire la qualità e la sicurezza dei prodotti farmaceutici.
3.Industria alimentare: piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che richiedono un controllo della temperatura durante la lavorazione degli alimenti,conservazione e trasporto per garantire la qualità e la sicurezza degli alimenti.
4Industria della plastica: piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per gli anelli a temperatura controllata nella stampatura a iniezione, nella stampatura a soffio, nella stampatura per estrusione, ecc.garantire la qualità del prodotto e l'efficienza della produzione.
5Industria chimica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che hanno bisogno di un controllo della temperatura nel processo di produzione chimica per garantire la qualità e la sicurezza dei prodotti chimici;.
In generale, i piccoli frigoriferi raffreddati ad aria sono adatti a varie occasioni che richiedono la refrigerazione e forniscono soluzioni di refrigerazione efficienti, stabili e affidabili per diversi settori.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene quindi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Come fa l'evaporatore di un frigorifero a rotolo raffreddato ad aria ad assorbire il calore in contatto con l'acqua o l'aria?
Il processo dell'evaporatore di un refrigeratore a rotolo raffreddato ad aria che assorbe il calore a contatto con l'acqua o l'aria può essere eseguito nei seguenti due modi:
1.Metodo di raffreddamento con acqua:
Nel raffreddamento ad acqua, l'interno dell'evaporatore contiene solitamente una serie di tubi o tubi a pinne che assorbono il calore circolando acqua fredda.L'acqua viene trasportata dal sistema dell'acqua fredda ai tubi dell'evaporatore attraverso una pompa di circolazioneIl refrigerante scorre all'interno dell'evaporatore sulla superficie esterna di questi tubi, mentre l'acqua fredda scorre all'interno dei tubi.A causa della bassa temperatura e della bassa pressione del refrigerante, assorbirà il calore dalla superficie esterna del tubo dell'acqua fredda, abbasserà la temperatura dell'acqua fredda e porterà via il calore.mentre il refrigerante continua il ciclo di evaporazione e assorbimento del calore.
2.Metodo di raffreddamento ad aria:
In modalità di raffreddamento ad aria, la superficie del tubo all'interno dell'evaporatore è esposta all'aria esterna.Attraverso il contatto con l'aria esternaIn questo modo, il refrigerante può continuare il ciclo di evaporazione e assorbimento del calore.
Sia che si tratti di raffreddamento ad acqua o di raffreddamento ad aria, l'evaporatore sfrutta la capacità del refrigerante di assorbire il calore durante il processo di evaporazione.assorbe il calore dall'acqua o dall'aria per ottenere un effetto di raffreddamentoIl metodo specifico utilizzato dipende dalle esigenze dell'applicazione e dalle esigenze del progetto.
