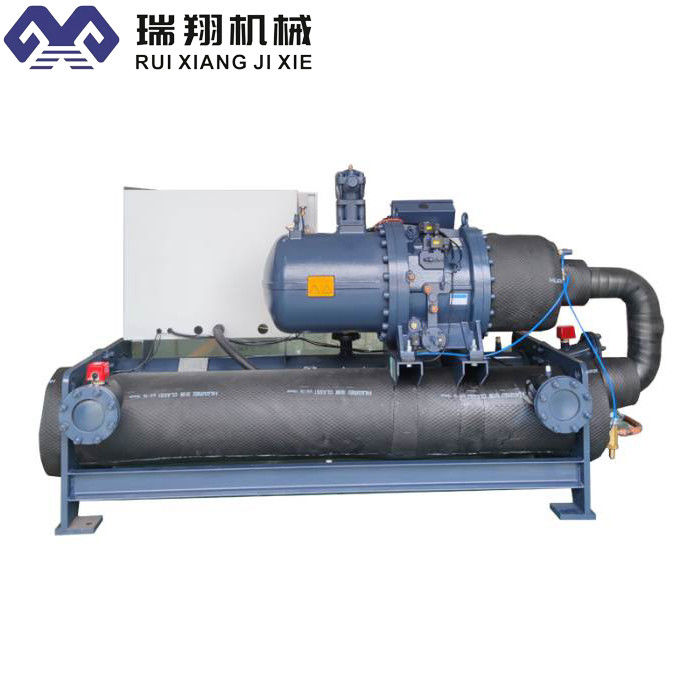

Caldaia a vite raffreddata ad acqua per il raffreddamento dei processi a risparmio energetico 10-200 M3/h Flusso di acqua del condensatore
Descrizione del prodotto:
Il frigorifero a pellicola a vite raffreddato ad acqua è un'apparecchiatura comune per il condizionamento dell'aria e la refrigerazione, utilizzata principalmente per raffreddare i fluidi (di solito l'acqua) negli edifici o nei processi industriali.Ecco alcune spiegazioni di questo tipo di frigorifero:
raffreddamento ad acqua: il frigorifero a pellicola a vite raffreddato ad acqua utilizza l'acqua per raffreddare il refrigerante o il mezzo di raffreddamento.e poi dissipa il calore nell'atmosfera nella torre di raffreddamento.
Vattone: un tipo di compressore rotativo comunemente utilizzato nei frigoriferi.Ha un'elevata efficienza e un basso livello di rumore ed è adatto a grandi sistemi di refrigerazione.
Tipo di pellicola in caduta: l'evaporatore del frigorifero a pellicola in caduta utilizza l'evaporazione di pellicola in caduta per il raffreddamento.il refrigerante forma una pellicola sottile all'interno dell'evaporatore e scambia calore con l'acqua di raffreddamento in circolazione esternaQuesta progettazione può fornire un'area di scambio termico più ampia e aumentare l'effetto di raffreddamento.
Chiller: un dispositivo che integra apparecchiature di refrigerazione e un sistema di circolazione dell'acqua.Il refrigeratore fa circolare il refrigerante tra l'evaporatore e il condensatore per assorbire e rilasciare calore per raggiungere lo scopo di raffreddare il mezzo.
Il frigorifero a pellicola a vite raffreddato ad acqua ha prestazioni di raffreddamento efficienti e stabili ed è adatto alle esigenze di raffreddamento di grandi edifici, attrezzature industriali e processi di produzione.Sono comunemente utilizzati nei sistemi di condizionamento dell'aria, apparecchiature di refrigerazione, apparecchiature elettroniche di raffreddamento, raffreddamento di processi industriali, ecc.
Caratteristiche di produzione:
Per quanto riguarda i frigoriferi a vite raffreddati ad acqua, ecco alcune informazioni più dettagliate:
1. Alta efficienza e risparmio energetico: i frigoriferi a vite raffreddati ad acqua hanno generalmente un elevato rapporto di efficienza energetica, cioè consumano meno energia per unità di capacità di raffreddamento.Ciò consente loro di fornire un raffreddamento efficiente durante il funzionamento stabile a lungo termine e ha vantaggi nel risparmio energetico.
2Capacità di refrigerazione su larga scala: i frigoriferi a vite raffreddati ad acqua sono di solito adatti a sistemi di refrigerazione su larga scala e possono gestire grandi carichi di calore.Sono ampiamente utilizzati nei grandi edifici commerciali, linee di produzione industriali e processi di produzione in settori quali l'energia, la chimica, la farmaceutica e la trasformazione alimentare.
3Stabilità e affidabilità: la progettazione e la fabbricazione di frigoriferi a vite raffreddati ad acqua si concentrano sulla stabilità e l'affidabilità.Di solito utilizzano sistemi di controllo avanzati in grado di monitorare e regolare lo stato di funzionamento del sistema di refrigerazione per garantire effetti di refrigerazione stabili e un funzionamento sicuro dell'apparecchiatura.
4Flessibilità: i frigoriferi a vite raffreddati ad acqua possono essere personalizzati e configurati in base alle esigenze reali.Possono adattarsi a diversi requisiti ambientali e di processo e possono essere integrati con altri sistemi, quali sistemi di condizionamento dell'aria, sistemi di raffreddamento dei processi, ecc.
5. Manutenzione e manutenzione: i frigoriferi a vite raffreddati ad acqua richiedono di solito una manutenzione e una manutenzione regolari per garantire le loro prestazioni e la loro durata.,controllo e sostituzione dei filtri, controllo regolare della pressione e del flusso del refrigerante, ecc.
6. Richieste di acqua: rispetto al raffreddamento ad aria, i frigoriferi a vite raffreddati ad acqua richiedono risorse idriche per il processo di raffreddamento.Ciò deve tener conto dell'approvvigionamento e del trattamento dell'acqua per garantire la sua sostenibilità e la sua compatibilità con l'ambiente.
Nel complesso, il frigorifero a vite raffreddato ad acqua è un'apparecchiatura di refrigerazione efficiente, affidabile e adatta per le esigenze di refrigerazione su larga scala.Sono ampiamente utilizzati in varie industrie per fornire effetti di refrigerazione stabili e soddisfare specifici requisiti di processo e ambientali.
Principio di funzionamento:
Il principio di funzionamento di un frigorifero a pellicola a vite raffreddato ad acqua può essere suddiviso in quattro fasi principali: compressione, condensazione, espansione ed evaporazione.Ecco le istruzioni dettagliate per ogni passo:
1Compressione: all'inizio del lavoro, il compressore a vite inizia a ruotare, aspirando il refrigerante (di solito Freon, ecc.) dall'evaporatore.Il compressore a vite riduce gradualmente il volume della cavità ruotando la vite, comprimendo così il refrigerante in gas ad alta pressione e temperatura.
2Condensazione: il refrigerante ad alta pressione compresso entra nel condensatore e scambia calore con acqua circolante o mezzo di raffreddamento.L'acqua circolante nel condensatore scorre attraverso il tubo del liquido di raffreddamento, assorbendo il calore rilasciato dal refrigerante, causando il raffreddamento del refrigerante e trasformandolo in un liquido ad alta pressione.
3. Espansione: il refrigerante liquido ad alta pressione entra nell'evaporatore attraverso la valvola di espansione o il dispositivo di blocco.causando l'espansione del refrigeranteIl refrigerante espanso diventa un gas a bassa pressione e bassa temperatura.
4Evaporazione: il refrigerante a bassa pressione e bassa temperatura entra nell'evaporatore e scambia calore con acqua circolante o mezzo di raffreddamento.il refrigerante assorbe il calore dall'acqua circolante o dal mezzo di raffreddamentoAllo stesso tempo, l'acqua circolante nell'evaporatore viene riscaldata dal refrigerante e porta via il calore.e infine ritorna alla torre di raffreddamento o al raffreddatore per la dissipazione del calore.
In questo ciclo, attraverso la continua compressione, condensazione, espansione ed evaporazione,il frigorifero a pellicola a vite raffreddato ad acqua può fornire continuamente un effetto di raffreddamento e togliere calore dal mezzo di raffreddamento per raggiungere lo scopo di condizionamento o refrigerazione.
Parametri tecnici:
| Modello |
RX-30D |
RX-40D |
RX-50D |
RX-60D |
RX-80D |
RX-100D |
RX-120D |
RX-150D |
| capacità di raffreddamento |
KW/h |
100 |
140 |
180 |
200 |
260 |
370 |
430 |
550 |
| TR |
28.5 |
39.8 |
51.2 |
56.9 |
73.9 |
105.2 |
122.3 |
156.4 |
| Intervallo di temperatura |
|
5°C~35°C ((Sotto 0°C può essere personalizzato) |
| Fornitore di alimentazione |
|
3N-380V/415 50Hz/60Hz |
| Compressore |
Tipo |
|
per la fabbricazione di apparecchiature per la trasmissione di dati |
| Potenza |
KW |
22 |
30 |
36 |
41 |
56 |
80 |
93 |
118 |
| corrente elettrica |
A |
39 |
51 |
65 |
71 |
95 |
135 |
156 |
198 |
| Agente frigorifero |
Tipo |
|
R22/R407c |
| Metodo di controllo |
|
Valvola di espansione per rilevamento della temperatura e della pressione esterna |
| volume di riempimento |
Kg |
16.5 |
22.2 |
27.5 |
33.4 |
44.4 |
55.6 |
66.5 |
82.6 |
| Evaporatore |
|
|
conchiglia e tubo |
| Flusso |
m3/h |
17.2 |
22.4 |
29.3 |
33 |
43.9 |
64.2 |
75.2 |
95.3 |
| Diametro |
centimetro |
G2,5" |
G3" |
G3" |
G3" |
G3" |
G4" |
G4" |
G4" |
| Compressore |
Tipo |
|
conchiglia e tubo |
| Flusso |
m3/h |
22.4 |
29.2 |
35.2 |
42.9 |
57.8 |
84.3 |
101.1 |
123.9 |
| Diametro |
centimetro |
G2,5" |
G3" |
G3" |
G3" |
G3" |
G4" |
G4" |
G4" |
| Dispositivo di protezione |
Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. |
| Dimensioni della macchina |
L |
mm |
2200 |
2250 |
2350 |
2450 |
2500 |
2900 |
3000 |
3000 |
| W |
mm |
800 |
800 |
800 |
900 |
900 |
900 |
1500 |
1500 |
| H |
mm |
1500 |
1600 |
1650 |
1750 |
1800 |
1850 |
1500 |
1550 |
| Peso unitario |
Kg |
960 |
990 |
1260 |
1380 |
1520 |
1830 |
2150 |
2580 |
| Modello |
RX-170D |
RX-200D |
RX-230D |
RX-260D |
RX-280D |
RX-310D |
RX-350D |
RX-400D |
| capacità di raffreddamento |
KW/h |
620 |
710 |
830 |
930 |
1020 |
1130 |
1270 |
1530 |
| TR |
176.3 |
201.9 |
236 |
264.4 |
290 |
321.3 |
361.1 |
435 |
| Intervallo di temperatura |
|
5°C~35°C ((Sotto 0°C può essere personalizzato) |
| Fornitore di alimentazione |
|
3N-380V/415 50Hz/60Hz |
| Compressore |
Tipo |
|
per la fabbricazione di apparecchiature per la trasmissione di dati |
| Potenza |
KW |
130 |
150 |
175 |
200 |
225 |
250 |
281 |
325 |
| corrente elettrica |
A |
218 |
253 |
295 |
335 |
390 |
432 |
480 |
553 |
| Agente frigorifero |
Tipo |
|
R22/R407c |
| Metodo di controllo |
|
Valvola di espansione per rilevamento della temperatura e della pressione esterna |
| volume di riempimento |
Kg |
93.8 |
111.2 |
126.8 |
144.1 |
155.4 |
170.9 |
193.2 |
220.9 |
| Evaporatore |
|
|
conchiglia e tubo |
| Flusso |
m3/h |
108.6 |
126.3 |
144.9 |
163.8 |
176.4 |
196.5 |
222.4 |
252.6 |
| Diametro |
centimetro |
G5" |
G5" |
G6" |
G6" |
G8" |
G8" |
G8" |
G8" |
| Compressore |
Tipo |
|
conchiglia e tubo |
| Flusso |
m3/h |
141.1 |
166.2 |
190.9 |
215.8 |
232.4 |
258.6 |
290.8 |
333.2 |
| Diametro |
centimetro |
G5" |
G5" |
G6" |
G6" |
G8" |
G8" |
G8" |
G8" |
| Dispositivo di protezione |
Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. |
| Dimensioni della macchina |
L |
mm |
3600 |
3600 |
3600 |
3650 |
3650 |
3700 |
3700 |
4200 |
| W |
mm |
1500 |
1500 |
1500 |
1600 |
1650 |
1750 |
1750 |
1750 |
| H |
mm |
1650 |
1650 |
1700 |
1700 |
1700 |
1750 |
1800 |
1800 |
| Peso unitario |
Kg |
3050 |
3200 |
3450 |
3780 |
4060 |
4330 |
4600 |
4820 |
Industria delle applicazioni:
La macchina a vite raffreddata ad acqua è un tipo di apparecchiatura di refrigerazione ampiamente utilizzata in vari settori industriali.
1.Campi industriali: le macchine a vite raffreddate ad acqua sono ampiamente utilizzate in settori industriali, quali l'acciaio, la chimica, l'energia elettrica, la farmaceutica e altre industrie.Può fornire un controllo preciso della temperatura e dell'umidità per la produzione industriale, garantendo la stabilità e la qualità del processo produttivo.
2.Campo commerciale: le macchine a vite raffreddate ad acqua sono ampiamente utilizzate anche in settori commerciali, come supermercati, alberghi, cinema, uffici, ecc.Può fornire un ambiente interno confortevole per gli spazi commerciali, migliorando il comfort e la soddisfazione dei dipendenti e dei clienti.
3• campo medico: le macchine a vite raffreddate ad acqua sono utilizzate anche nel campo medico.e la macchina a vite raffreddata ad acqua può fornire un controllo preciso per garantire la stabilità e la qualità delle attrezzature e dei campioni.
4Campo agricolo: le macchine a vite raffreddate ad acqua sono utilizzate anche in campi agricoli, come serre, fiori, verdure e altri campi di semina.Può fornire un controllo preciso della temperatura e dell'umidità per le colture, migliorando la qualità e la resa delle colture.
In breve, come apparecchiatura di refrigerazione efficiente, stabile e affidabile, la macchina a vite raffreddata ad acqua è ampiamente utilizzata in vari settori,fornendo comodità e garanzia per la produzione e la vita delle persone.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
In quali circostanze si dovrebbe scegliere un frigorifero a vite?
La scelta del frigorifero a vite comprende i seguenti aspetti:
1. esigenze di refrigerazione su larga scala: i frigoriferi a vite sono adatti a esigenze di refrigerazione su larga scala, come grandi edifici commerciali, linee di produzione industriali, processi di produzione, ecc.Se è necessario gestire un grande carico di calore e mantenere un effetto di raffreddamento stabile, un frigorifero a vite è una scelta ideale.
2. Funzionamento stabile a lungo termine: il frigorifero a vite ha buone prestazioni in un funzionamento stabile a lungo termine.come i sistemi di condizionamento dell'aria che funzionano 24 ore su 24 o le esigenze di raffreddamento nei processi di produzione industriale, i frigoriferi a vite possono fornire effetti di refrigerazione efficienti e stabili.
3- requisiti relativi al rapporto di consumo energetico ad alta efficienza: i frigoriferi a vite hanno generalmente un rapporto di efficienza energetica elevato, vale a direpossono fornire effetti di raffreddamento relativamente elevati con basso consumo energeticoSe avete esigenze di efficienza energetica, un frigorifero a vite può aiutarvi a ridurre i costi energetici e raggiungere gli obiettivi di risparmio energetico.
4. richiede un controllo preciso della temperatura: i refrigeratori a vite hanno capacità di controllo preciso della temperatura.prodotti chimici o laboratori, un frigorifero a vite può soddisfare le vostre esigenze.
5. Requisiti di affidabilità e stabilità: la progettazione e la fabbricazione di frigoriferi a vite si concentrano sull'affidabilità e la stabilità.i refrigeratori a vite possono fornire effetti di refrigerazione di alta qualità e avere una lunga durata di vita.
È importante notare che i refrigeratori a vite sono generalmente più costosi di altri tipi di refrigeratori e possono richiedere maggiori costi e risorse in termini di installazione e manutenzione.fattori quali le esigenze reali, il bilancio e i costi operativi a lungo termine devono essere presi in considerazione nella selezione.
